ОСф-1,0-8,5 Опоры трубчатые силовые фланцевые
- Область применения:
- для установки приборов наружного освещения с воздушным подводом питающего кабеля
- Производитель:
- Пересвет
- Артикул:
- ОСф-1,0-8,5
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Сделаем расчет за 15 минут
Условия доставки и оплаты
Минимальный размер партии — 5 шт
Оплата по безналичному расчету
Сроки поставки: в день оплаты при наличии товара на складе или 10-30 дней для товаров под заказ
Самовывоз со склада или доставка по РФ в заводской упаковке с паспортами и сертификатами качества
Описание
ОСф - опоры трубчатые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля (несиловыми). Трубчатые силовые опоры изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных электросварных труб.
Габаритные размеры
Таблица модификаций опоры ОСф
| Тип | P, кгc | Н, м | D1,мм | D2,мм | А/B, мм | d,мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|
| ОСф-1,0-8,5-01-ц | 1000 | 8,5 | 325 | 273 | 505/470 | 30 | О285 | 449 | Д495-420-12х30 |
| ОСф-1,0-8,5-02-ц | 1000 | 8,5 | 325 | 273 | 505/470 | 30 | О285 | 449 | Д495-420-12х30 |
P - нагрузка
H - высота
A/B - размер фланца
d - диаметр отверстий
H - высота
A/B - размер фланца
d - диаметр отверстий

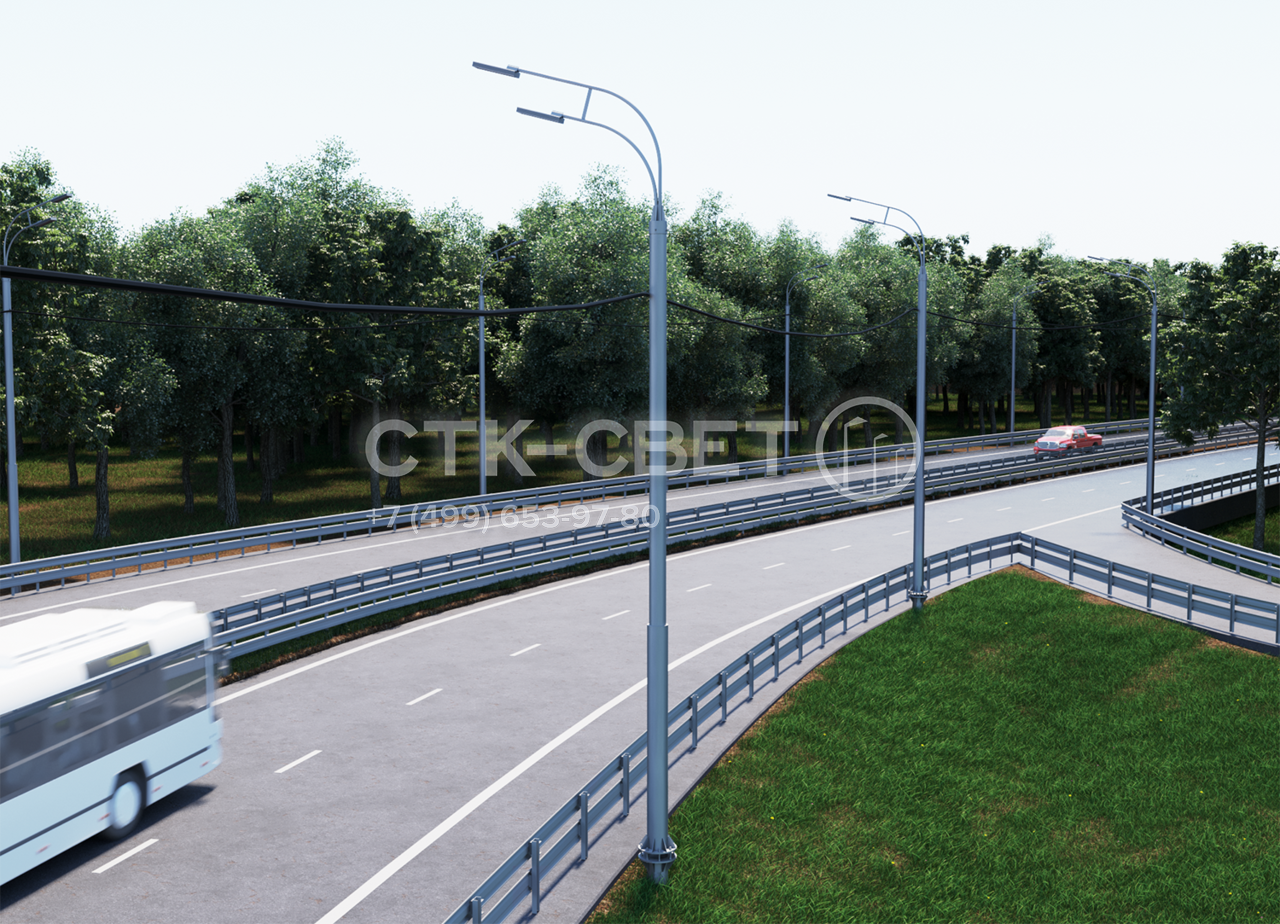

Галерея
