ОП3п-8,0-10,0 Опоры трубчатые несиловые прямостоечные
- Область применения:
- для установки приборов освещения с подводом питания кабельной линией, выполненной под землей
- Производитель:
- Пересвет
- Артикул:
- ОП3п-8,0-10,0
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Условия доставки и оплаты
Описание
ОП3п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

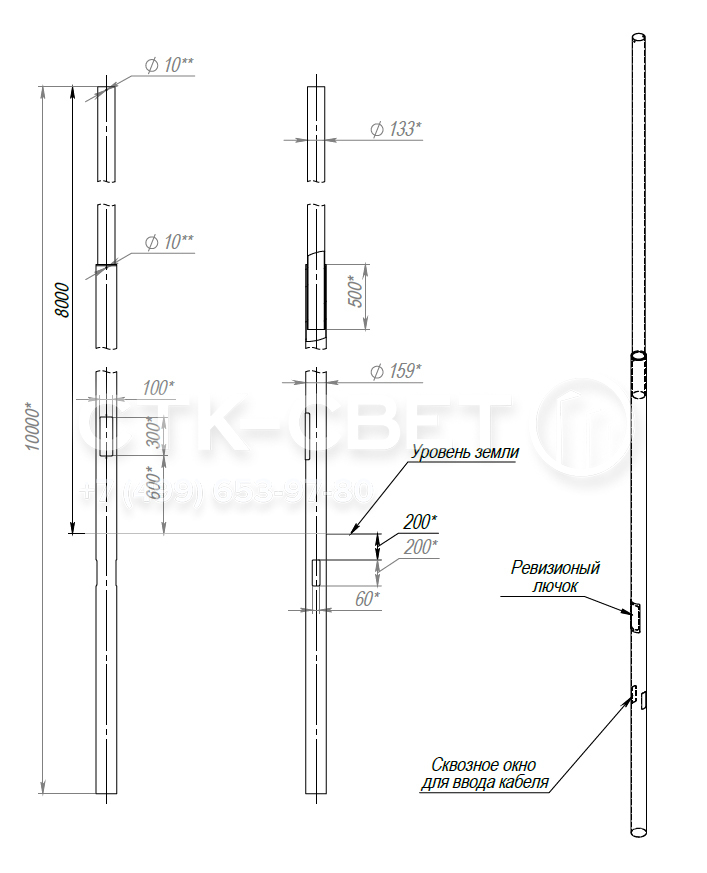

Габаритные размеры
Таблица модификаций опоры ОП3п
Тип | Н, м | D1, мм | D2х, мм | h, м | b, мм | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|
M, т*м | N, т | Q, т | |||||||
ОП3п-8,0-10,0-159/133/г-ц | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
ОП3п-8,0-10,0-159/133/г-по | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
ОП3п-8,0-10,0-159/133/г-ц+по | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
ОП3п-8,0-10,0-159/133/т57-ц | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
ОП3п-8,0-10,0-159/133/т57-по | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
ОП3п-8,0-10,0-159/133/т57-ц+по | 8 | 159 | 133 | 2,0 | 80 | 155 | 1,3 | 0,18 | 0,3 |
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила

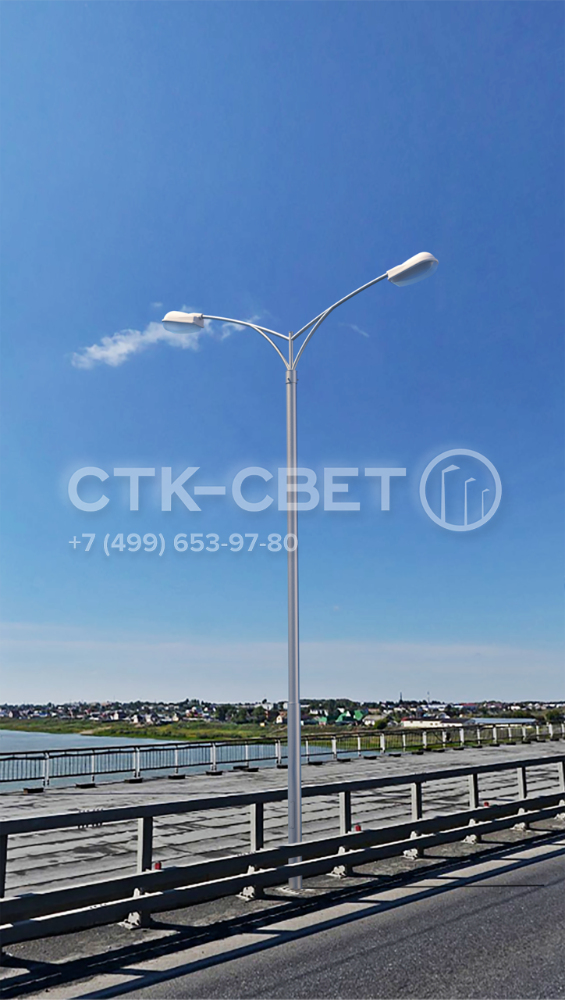

Галерея
