ОП2п-4,5-5,5 Опоры трубчатые несиловые прямостоечные
- Область применения:
- для установки приборов освещения с подводом питания кабельной линией, выполненной под землей
- Производитель:
- Пересвет
- Артикул:
- ОП2п-4,5-5,5
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Условия доставки и оплаты
Описание
ОП2п - опоры трубчатые несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в нижней ее части выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Несиловые трубчатые опоры освещения изготавливаются многосоставными с поперечными сварными стыками в центральной части стойки. Для производства основных элементов используются электросварные прямошовные трубы ГОСТ 10704.

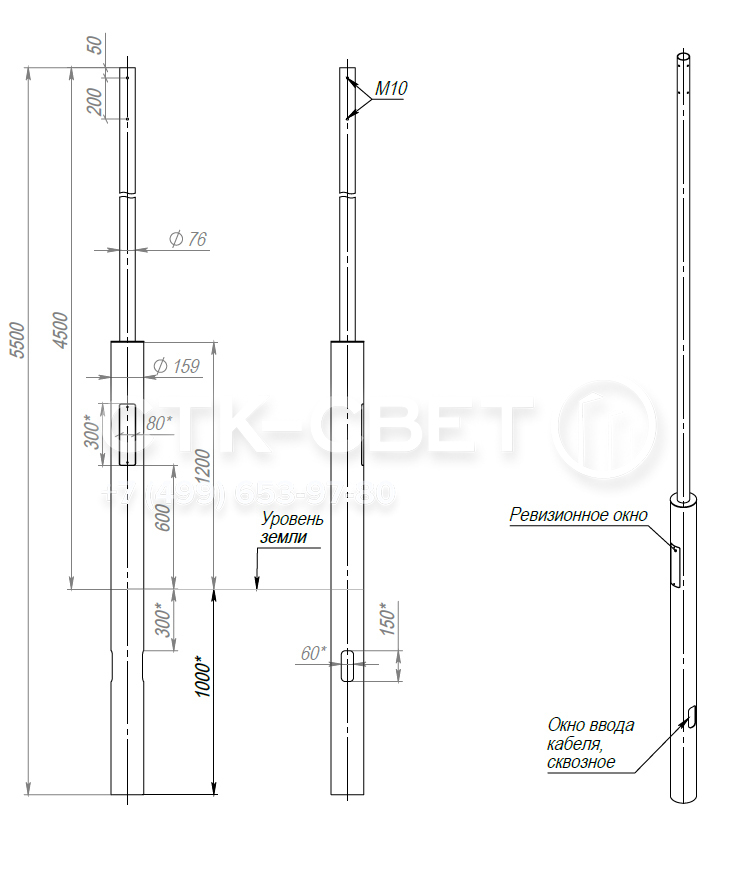

Габаритные размеры
Таблица модификаций опоры ОП2п
Тип | Н, м | D1, мм | D2х, мм | h, м | b, мм | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|
M, т*м | N, т | Q, т | ||||||||
ОП2п-4,5-5,5-159/76/г-ц | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
ОП2п-4,5-5,5-159/76/г-по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
ОП2п-4,5-5,5-159/76/г-ц+по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
ОП2п-4,5-5,5-159/76/т57-ц | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
ОП2п-4,5-5,5-159/76/т57-по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
ОП2п-4,5-5,5-159/76/т57-ц+по | 4,5 | 159 | 76 | 1,0 | 80 | К80 | 60 | 0,45 | 0,1 | 0,15 |
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
M - изгибающий момент
N - вертикальная нагрузка
Q - перерезывающая сила

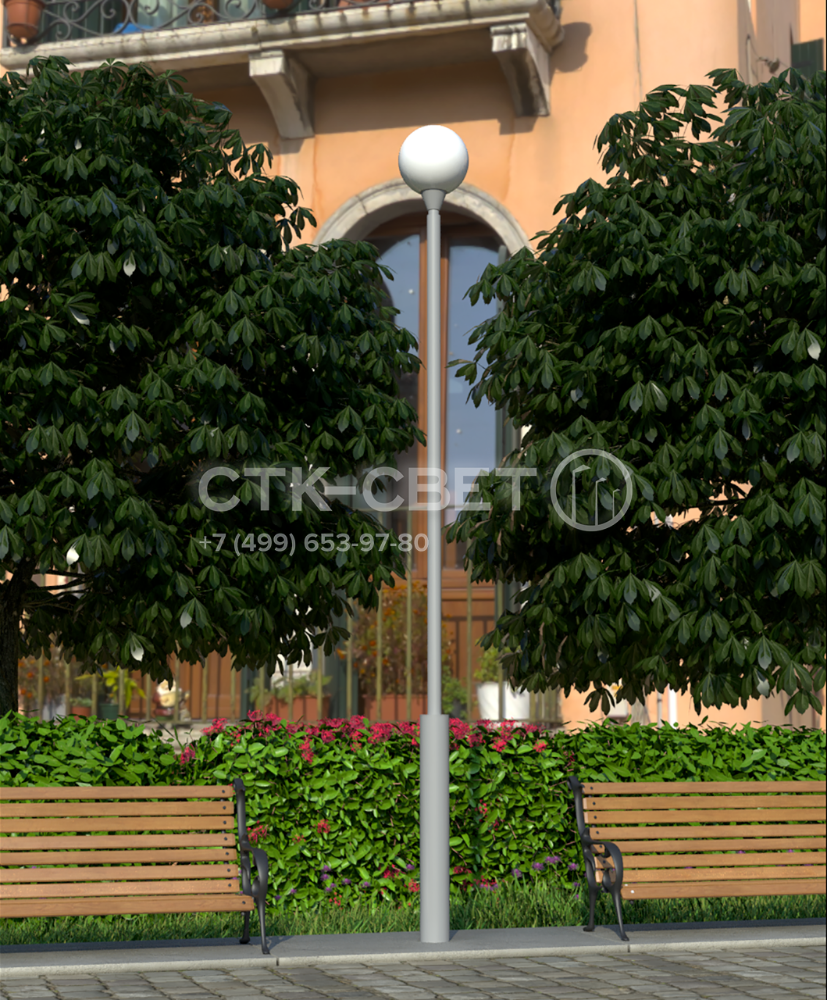

Галерея
