ОККф-12 Опоры круглоконические несиловые фланцевые
- Область применения:
- для установки приборов освещения с подводом питания кабельной линией выполненной под землей
- Производитель:
- Пересвет
- Артикул:
- ОККф-12
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Условия доставки и оплаты
Описание
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.
Габаритные размеры
Таблица модификаций опоры ОККф
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОККф-12-ц | 12 | 207 | 75 | 280/200 | 30 | 4 | 100 | К80 | 175 | ЗДФ-0,168-2,5 (К280-200-4х30) | 1,57 | 0,21 | 0,26 |
ОККф-12-ц+по | 12 | 207 | 75 | 280/200 | 30 | 4 | 100 | К80 | 175 | ЗДФ-0,168-2,5 (К280-200-4х30) | 1,57 | 0,21 | 0,26 |
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание

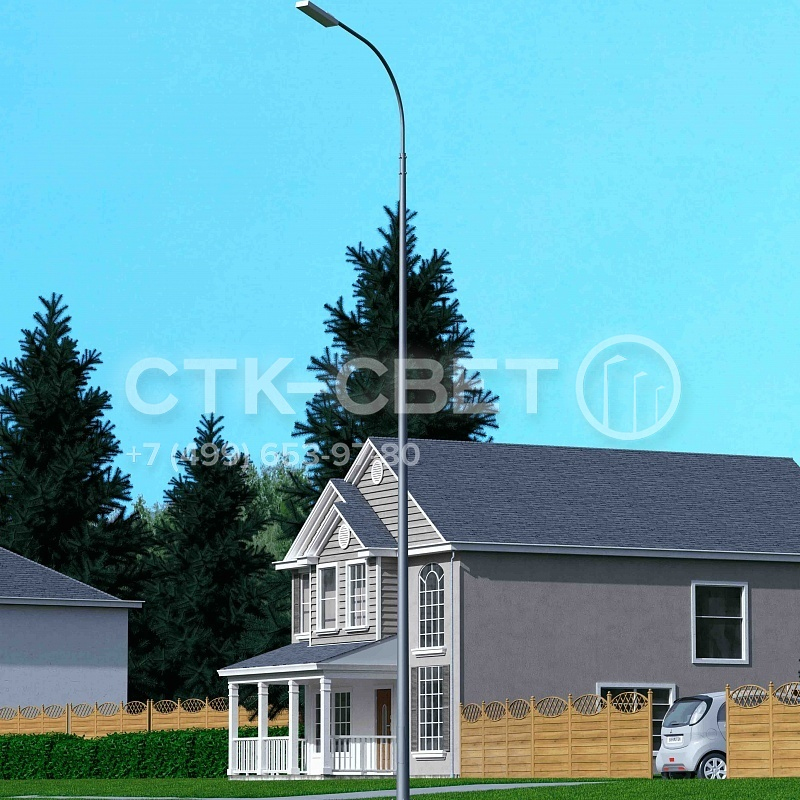

Галерея
