ОГКф-16(3) Опоры граненые конические несиловые фланцевые
- Область применения:
- для установки приборов освещения с подводом питания кабельной линией выполненной под землей
- Производитель:
- Пересвет
- Артикул:
- ОГКф-16(3)
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Сделаем расчет за 15 минут
Условия доставки и оплаты
Минимальный размер партии — 5 шт
Оплата по безналичному расчету
Сроки поставки: в день оплаты при наличии товара на складе или 10-30 дней для товаров под заказ
Самовывоз со склада или доставка по РФ в заводской упаковке с паспортами и сертификатами качества
Описание
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.

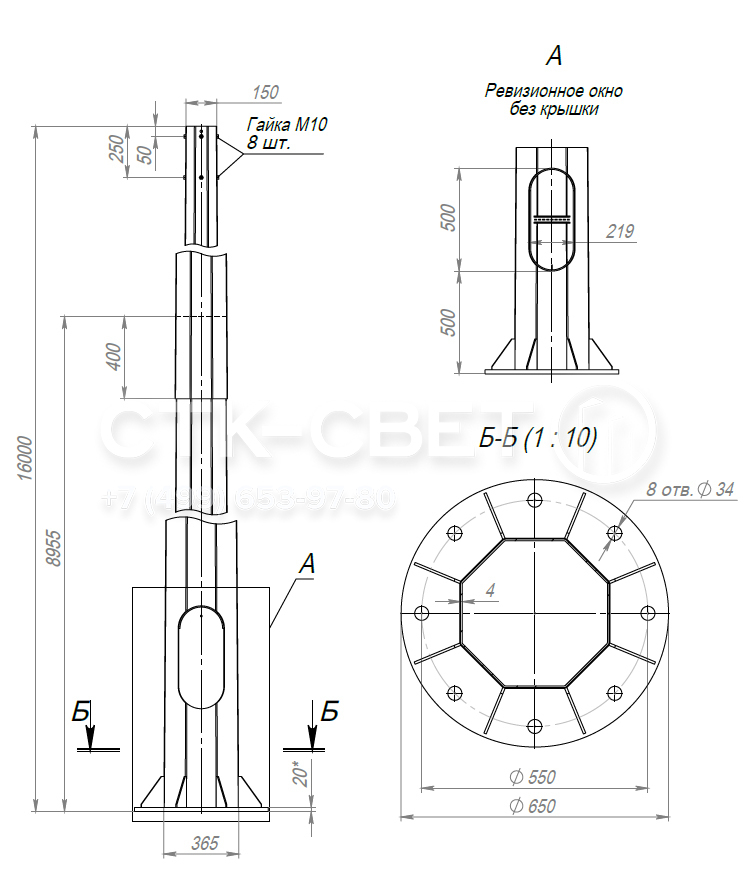

Габаритные размеры
Таблица модификаций опоры ОГКф
| Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М, т*м | N, т | Q, т | |||||||||||
| ОГКф-16,0(3) |
16 | 365 | 150 | 495/400 | 34 | 4 | 147 | К165 | 496 | ЗДФ-0,325-3,0 (К650-550-8х34) |
6,48 | 0,49 | 0,83 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
