ОГКф-11 Опоры граненые конические несиловые фланцевые
- Область применения:
- для установки приборов освещения с подводом питания кабельной линией выполненной под землей
- Производитель:
- Пересвет
- Артикул:
- ОГКф-11
- Цена зависит от количества приобретаемого товара. Оставьте заявку и мы пришлем вам расчет в течение 15 минут.
Сделаем расчет за 15 минут
Условия доставки и оплаты
Минимальный размер партии — 5 шт
Оплата по безналичному расчету
Сроки поставки: в день оплаты при наличии товара на складе или 10-30 дней для товаров под заказ
Самовывоз со склада или доставка по РФ в заводской упаковке с паспортами и сертификатами качества
Описание
ОГКф - опоры граненые конические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
Габаритные размеры
Таблица модификаций опоры ОГКф
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОГКф-11-ц | 11 | 168 | 69 | 280/200 | 30 | 4 | 100 | К80 | 144 | ЗДФ-0,168-2,5 (К280-200-4х30) |
1,4 | 0,19 | 0,27 |
ОГКф-11-ц+по | 11 | 168 | 69 | 280/200 | 30 | 4 | 100 | К80 | 144 | ЗДФ-0,168-2,5 (К280-200-4х30) |
1,4 | 0,19 | 0,27 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание

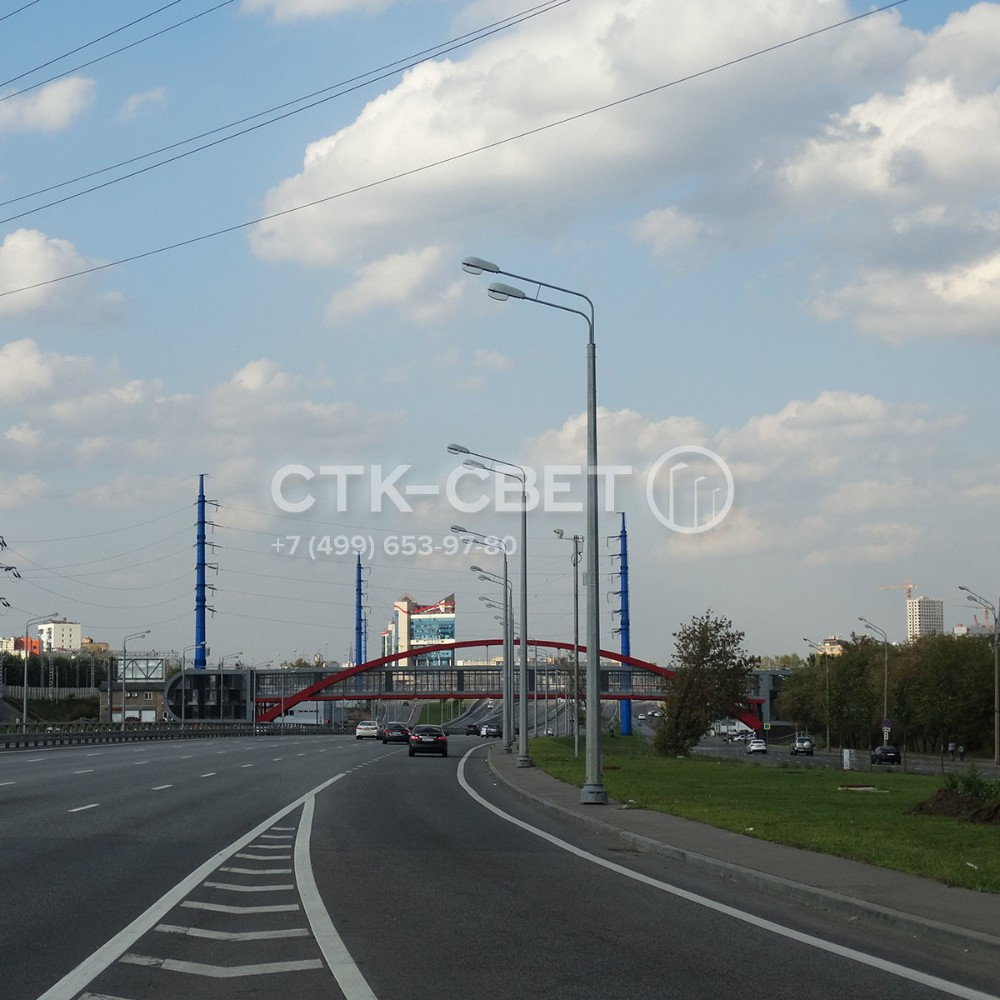

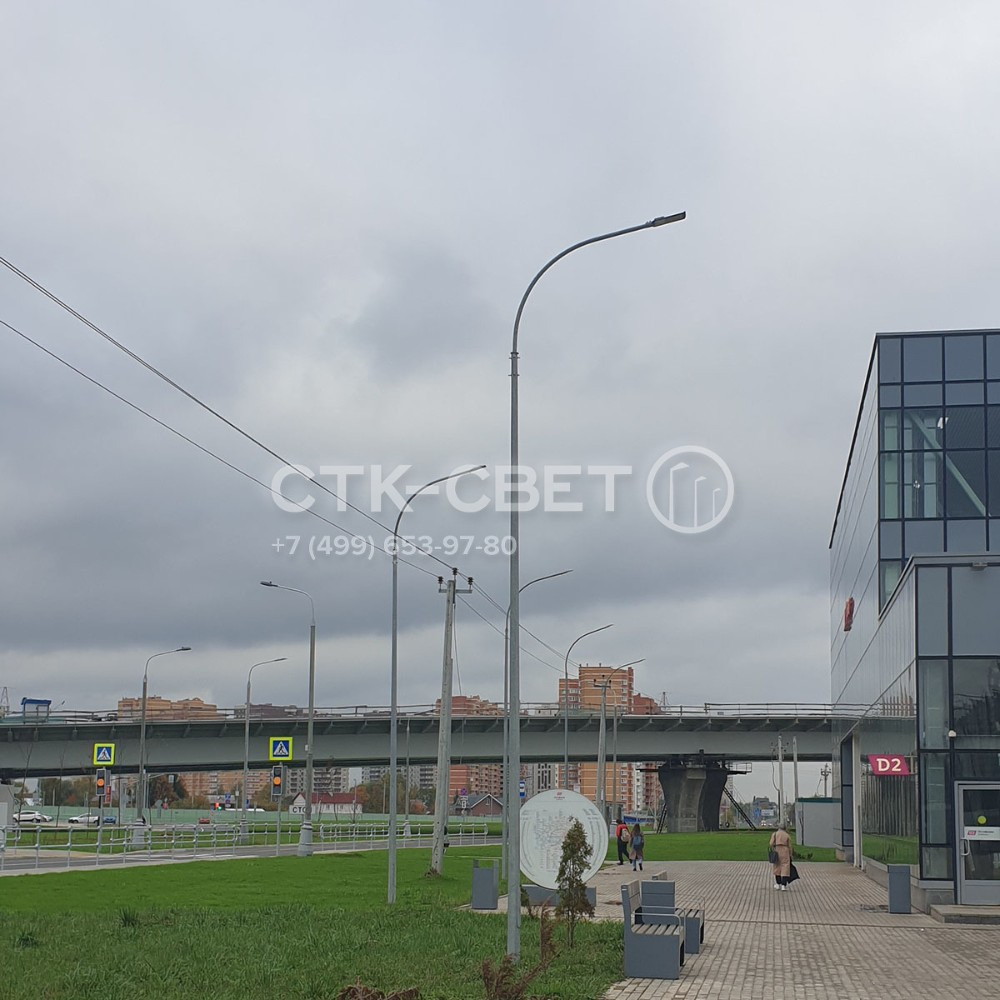

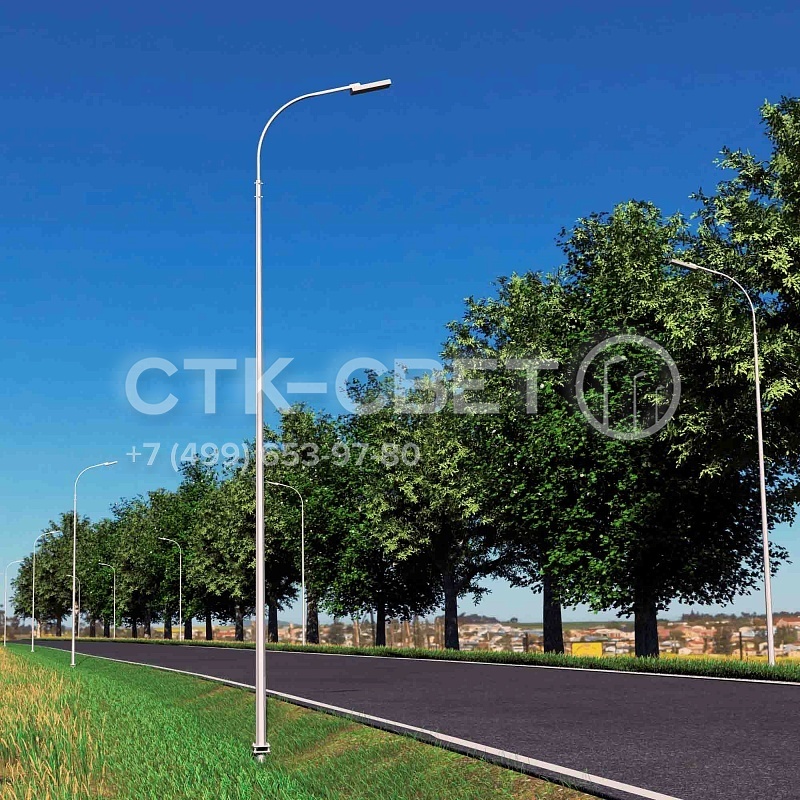

Галерея
